Beschreibung

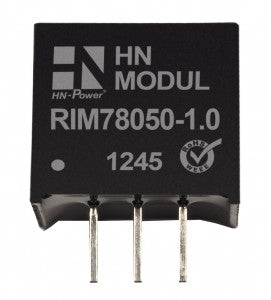

RIM78‑XXX‑1.0 – Hochleistungs DC/DC-Abwärtswandler (Step-Down) 1 A, nicht isoliert
Entdecken Sie die RIM78‑XXX‑1.0 Serie, die zuverlässigen nicht isolierten DC/DC Step-Down Wandler von HN Electronic Components GmbH & Co. KG. Mit einem hohen Wirkungsgrad von bis zu 94 % und kompaktem SIL‑3-Kunststoffgehäuse sind diese Wandler ideal für industrielle Anwendungen, Automotive und Embedded Systeme.
Vorteile & Highlights
-
Pin-kompatibel zu LM78XX Linearreglern – einfacher Austausch ohne Schaltungsänderung
-
Weitbereichseingang (z. B. 4,75–18 V) – flexible Integration in verschiedene Systeme
-
Kurzschlussfest mit Auto-Recovery – schützt Ihre Schaltung zuverlässig
-
Keine Kühlkörper notwendig – platzsparend und effizient
-
RoHS-konform & UL94V‑0 Gehäuse – umweltfreundlich und sicher
-
Schaltfrequenz ca. 330 kHz – minimiertes Rauschen und Ripple
Technische Daten
-
Ausgangsstrom: 1,0 A
-
Ausgangsspannungen: 1,5 V, 1,8 V, 2,5 V, 3,3 V, 5,0 V (modellabhängig)
-
Lastregelung: ±0,6 %
-
Ripple & Noise: max. 60 mV p‑p
-
Betriebstemperatur: –40 °C bis +85 °C
-
Maximale Gehäusetemperatur: 100 °C
-
Temperaturkoeffizient: ±0,02 %/°C
-
MTBF: > 4,3 Mio. Stunden
Typische Anwendungen
-
Ersatz für LM78XX Linearregler
-
Point-of-Load-Versorgung in Embedded- und Industrieanwendungen
-
Aufbau isolierter oder dualer Versorgungssysteme mit Zusatzmodulen
-
Elektronische Schaltungen mit breiten Eingangsspannungsbereichen
Hinweise
-
Eingangsfilter (C1, L, C2) für EMV-Einhaltung empfohlen
-
Externer Siebkondensator nötig für EN61000‑4‑4 / ‑5
-
Betrieb ohne Last möglich, Spezifikationen können leicht abweichen
Profitieren Sie von einer effizienten, kompakten und zuverlässigen DC/DC-Abwärtslösung
