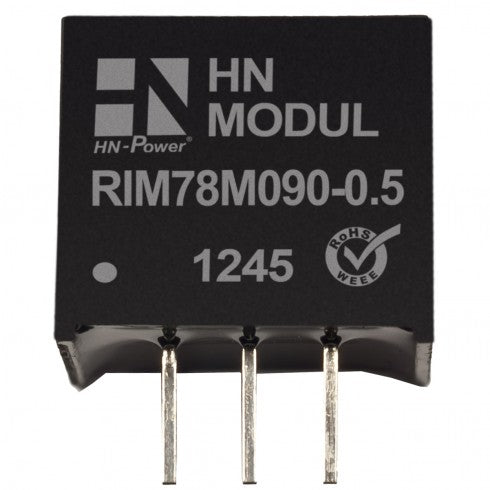

RIM78M‑XXX‑0.5 – Hochleistungs DC/DC-Abwärtswandler (Step-Down) mit 0,5 A Ausgangsstrom

Entdecken Sie den RIM78M‑XXX‑0.5, den kompakten, nicht isolierten DC/DC Step-Down Wandler von HN Electronic Components GmbH & Co. KG, ideal für industrielle Anwendungen, Automotive und Elektronikprojekte. Mit einem hohen Wirkungsgrad von bis zu 97 % bietet dieser SIL‑3-kompatible DC/DC-Wandler stabile und effiziente Spannungsversorgung bei minimalem Platzbedarf.

Vorteile & Highlights

Pin-kompatibel zu LM78XX Linearreglern – einfacher Austausch ohne Schaltungsänderung
Weitbereichseingang von 4,75 V bis 34 V (modellabhängig) – flexibel für unterschiedliche Anwendungen
Nicht isoliert, kein Kühlkörper erforderlich – ideal für platzkritische Designs
Kurzschlussfest & Auto-Recovery – schützt Ihre Schaltung zuverlässig
Full SMD-Technologie – für einfache Bestückung auf Leiterplatten
RoHS-konform & EN 60950‑1 zertifiziert – umweltfreundlich und sicher
EMC EN 55022 Class B – für störungsfreien Betrieb

Technische Daten

Ausgangsspannungen: 1,5 V bis 15 V (modellabhängig)
Ausgangsstrom: 0,5 A
Ausgangsgenauigkeit: ±2 %
Ripple & Noise: 60 mVp‑p
Schaltfrequenz: ca. 330 kHz
Betriebstemperatur: –40 °C bis +85 °C
MTBF: > 4,5 Mio. Stunden
Gehäusegröße: 11,68 × 7,5 × 9,65 mm

Anwendungen

Perfekt geeignet für:

Effiziente Spannungsregelung in Embedded-Systemen
Automotive Elektronik und industrielle Steuerungen
Aufbau isolierter Dual-Ausgänge mit Zusatzmodul
Hochisolierte Schaltungen bis 6 kV

Hinweise

Betrieb ohne Last ist unproblematisch, kann jedoch zu abweichender Spezifikation führen
Zusätzliche Filter für EN61000‑4‑4 / ‑4‑5 erforderlich
Filterbauteile möglichst nah am Modul platzieren
