SIM 1 – SIL4 DC/DC Wandler 1W | Ultra-Miniatur DC/DC Modul | 1kV Isolation | HN Electronic

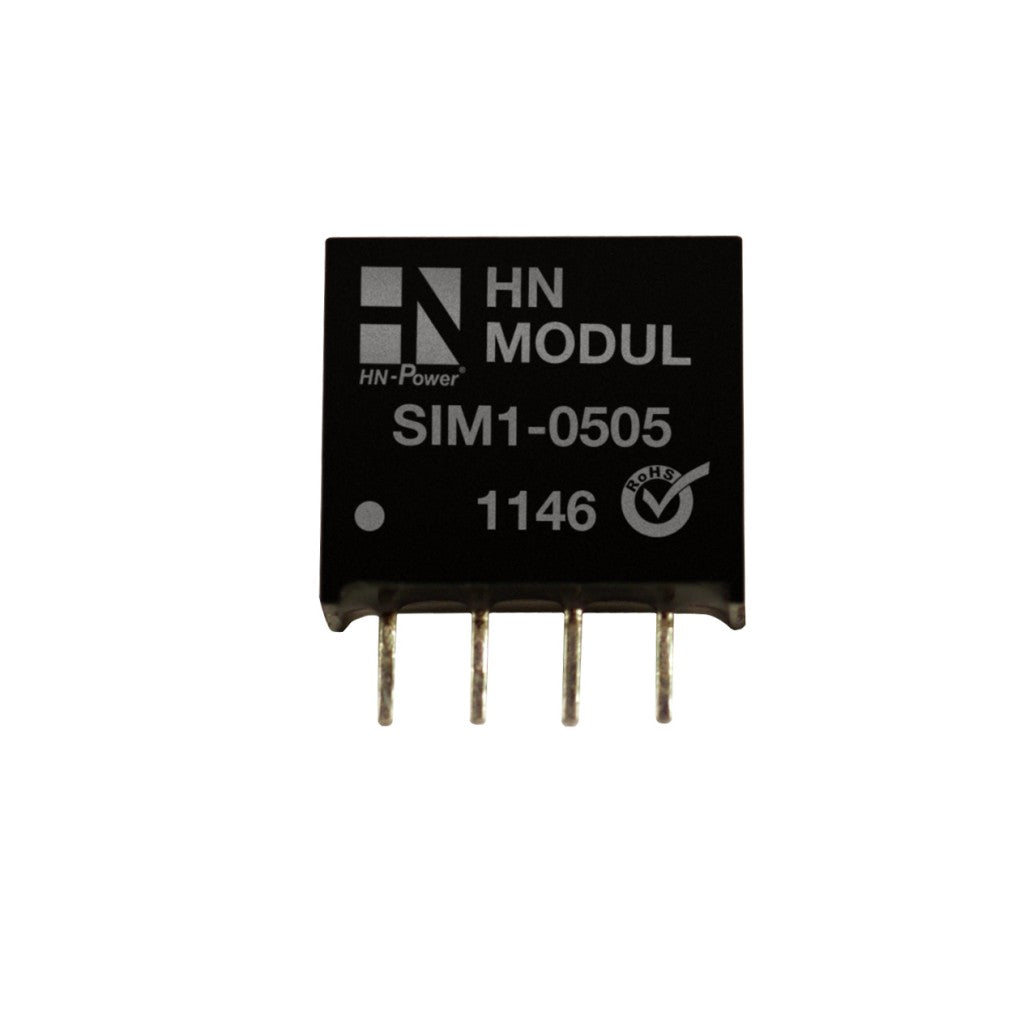

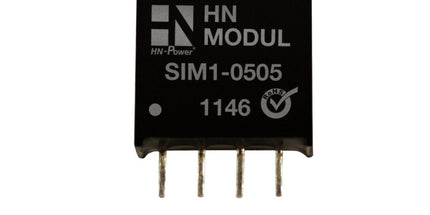

Der SIM 1 SIL4 DC/DC Wandler von HN Electronic Components GmbH & Co. KG ist ein leistungsstarkes 1 Watt DC/DC Modul im ultrakompakten SIL4-Gehäuse für anspruchsvolle Industrieanwendungen. Das DC/DC Converter Modul bietet eine zuverlässige galvanische Trennung bis 1000 VDC und überzeugt durch hohe Effizienz sowie robuste Bauweise.
Dieses isolierte DC/DC Modul eignet sich ideal für Anwendungen in Industrieelektronik, Automatisierung, Mess- und Regeltechnik sowie Embedded-Systeme.
✔ Ihre Vorteile im Überblick
-
1 Watt DC/DC Wandler
-
Eingangsspannungen: 5V, 12V, 15V, 24V DC (±10%)
-
Isolationsspannung: 1 kVDC (min. 3 Sek.)
-
Ultra-Miniatur SIL4 Bauform
-
Wirkungsgrad: typ. 80%
-
Kurzzeitig kurzschlussfest
-
Betriebstemperatur: -40°C bis +85°C
-
MTBF: > 1.121.000 Stunden
-
RoHS-konform (2002/95/EC)
- Gehäusematerial UL94V-0
Technische Highlights des SIM 1 DC/DC Moduls
Der kompakte DC/DC Wandler 1W isoliert bietet:
- Ausgangsregelung: max. ±3%
- Ripple & Noise: max. 100 mV p-p
- Line Regulation: ±1.2% von Vin
- Schaltfrequenz: 80 kHz
- Maximale kapazitive Last: 220 µF
Dank integrierter Kondensator-Filterung am Eingang wird eine stabile und störungsarme Versorgung gewährleistet. Das Modul ist kurzzeitig kurzschlussfest und somit optimal für industrielle Anwendungen geeignet.
Typische Einsatzbereiche
- Industrieelektronik
- Steuerungs- und Automatisierungstechnik
- Embedded Systems
- Mess- und Regeltechnik
- Telekommunikation
- Leiterplattenintegration mit begrenztem Bauraum
